セキュアなネットワークの構築
セキュアなネットワークを構築し、その上に Growi を構築する。
Growi とは
Markdown でドキュメントを書くことができる Wiki ツールです。

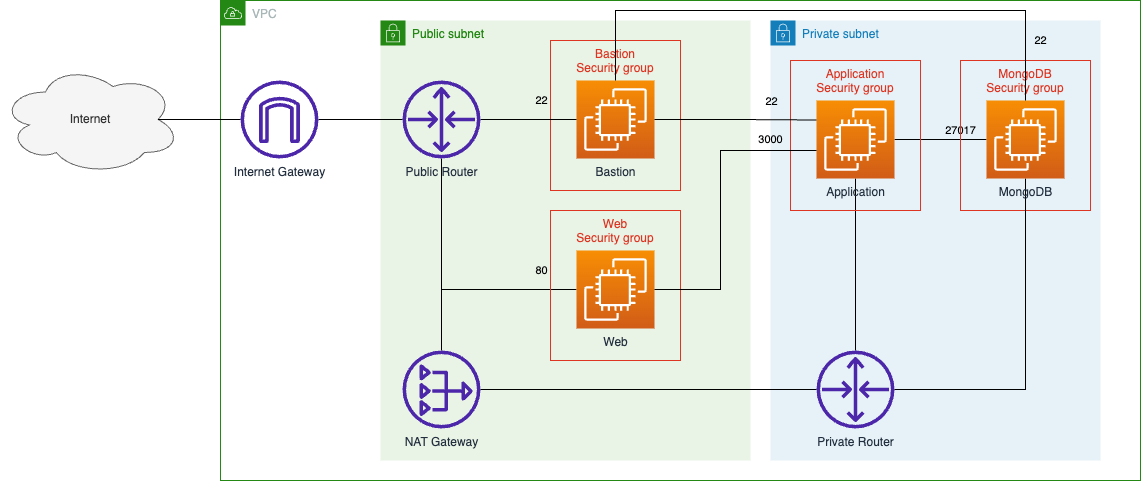

この課題で作成するシステムの構成
環境の初期化
CloudFormation を使用して環境を初期化する。

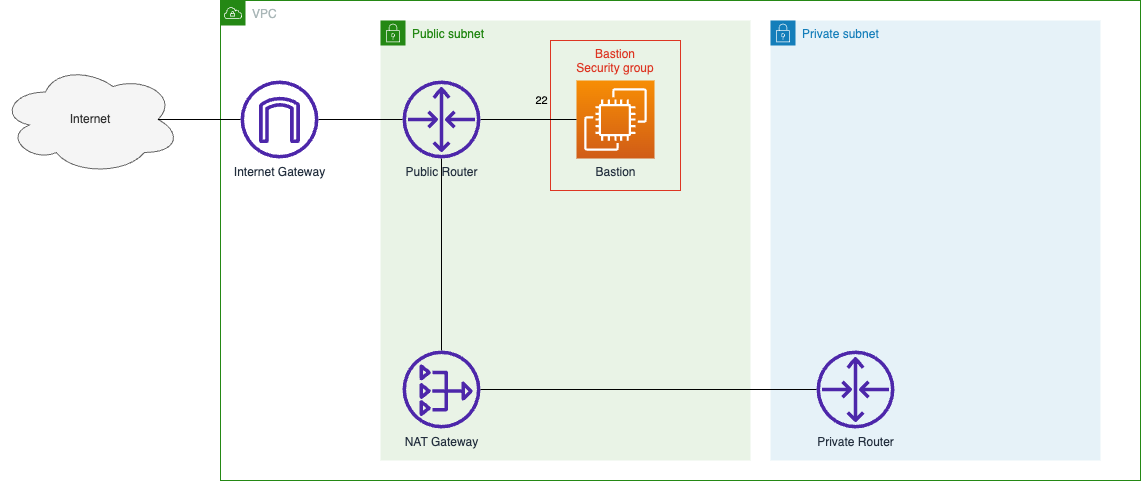

初期化後の環境は以下のようになる。
CloudShell を起動する
以下のコマンドを実行して、CloudFormation のテンプレートファイル(template.yaml) を CloudShell 上にダウンロードする
curl -sL https://raw.githubusercontent.com/cupperservice/aws-hands-on/main/docs/hands-on/04.%E3%82%BB%E3%82%AD%E3%83%A5%E3%82%A2%E3%81%AA%E3%83%8D%E3%83%83%E3%83%88%E3%83%AF%E3%83%BC%E3%82%AF%E3%81%AE%E6%A7%8B%E7%AF%89/cfn/template.yaml -o template.yaml
以下のコマンドを実行して環境を初期化する
aws cloudformation create-stack \
--stack-name initialize \
--template-body file://template.yaml
環境を構築する
EC2 インスタンスを用意する
以下の 3つの EC2 インスタンスを用意する
- Web サーバ
- Application サーバ
- MongoDB サーバ
Web サーバを用意する
Web サーバ用のセキュリティグループを作成する
以下の項目を入力する
| Item | Value |
|---|---|
| Security group name | web security group |
| Description | for web server |
| VPC | MyVPC |
Inbound Roles に以下の2つのルールを追加
| Type | Port | Source |
|---|---|---|
| SSH | 22 | bastion security group |
| HTTP | 80 | AnywhereIPv4 |
EC2 インスタンスを作成する
以下の項目を入力する
| Item | Value |
|---|---|
| Name | web |
| AMI | Amazon Linux 2023 |
| Instance type | t2.micro |
| Key pair | vockey |
Network Settings で [Edit] を押して以下を設定する
| Item | Value |
|---|---|
| VPC | MyVPC |
| Subnet | Public-subnet1 |
| Auto-assign public IP | Enable |
| Firewall (security groups) | web security group |
Application サーバを用意する
Application サーバ用のセキュリティグループを作成する
以下の項目を入力する
| Name | Value |
|---|---|
| Security group name | application security group |
| Description | for application server |
| VPC | MyVPC |
Inbound Roles に以下の2つのルールを追加
| Type | Port | Source |
|---|---|---|
| SSH | 22 | bastion security group |
| Custom TCP | 3000 | web security group |
EC2 インスタンスを作成する
以下の項目を入力する
| Item | Value |
|---|---|
| Name | application |
| AMI | Ubuntu |
| Instance type | t2.large |
| Key pair | vockey |
| Storage | 20 GiB |
Network Settings で [Edit] を押して以下を設定する
| Item | Value |
|---|---|
| VPC | MyVPC |
| Subnet | Private-subnet1 |
| Auto-assign public IP | Disable |
| Firewall (security groups) | application security group |
MongoDB サーバを用意する
MongoDB サーバ用のセキュリティグループを作成する
以下の項目を入力する
| Item | Value |
|---|---|
| Security group name | mongodb security group |
| Description | for mongodb server |
| VPC | MyVPC |
Inbound Roles に以下の2つのルールを追加
| Type | Port | Source |
|---|---|---|
| SSH | 22 | bastion security group |
| Custom TCP | 27017 | application security group |
EC2 インスタンスを作成する
以下の項目を入力する
| Item | Value |
|---|---|
| Name | mongodb |
| AMI | Amazon Linux 2 |
| Instance type | t2.micro |
| Key pair | vockey |
Network Settings で [Edit] を押して以下を設定する
| Item | Value |
|---|---|
| VPC | MyVPC |
| Subnet | Private-subnet1 |
| Auto-assign public IP | Disable |
| Firewall (security groups) | mongodb security group |
MongoDB サーバを構築する
CloudShell から mongodb サーバの EC2 インスタンスに SSH で接続する
MongoDB をインストールする
以下のコマンドを実行して、mongodb-org-6.0.repo を mongodb サーバ上の /etc/yum.repos.d/mongodb-org-6.0.repo に保管する
sudo curl -sL https://raw.githubusercontent.com/cupperservice/aws-hands-on/main/docs/hands-on/04.%E3%82%BB%E3%82%AD%E3%83%A5%E3%82%A2%E3%81%AA%E3%83%8D%E3%83%83%E3%83%88%E3%83%AF%E3%83%BC%E3%82%AF%E3%81%AE%E6%A7%8B%E7%AF%89/conf/mongodb/mongodb-org-6.0.repo -o /etc/yum.repos.d/mongodb-org-6.0.repo
MongoDB をインストールする
sudo yum install -y mongodb-org
インストール結果を確認する
mongod --version
以下のように表示されればOK
mongod --version
db version v6.0.7
Build Info: {
"version": "6.0.7",
"gitVersion": "202ad4fda2618c652e35f5981ef2f903d8dd1f1a",
"openSSLVersion": "OpenSSL 1.0.2k-fips 26 Jan 2017",
"modules": [],
"allocator": "tcmalloc",
"environment": {
"distmod": "amazon2",
"distarch": "x86_64",
"target_arch": "x86_64"
}
}
MongoDB を起動する
sudo systemctl start mongod
自動起動を有効にする
sudo systemctl enable mongod
MongoDB をリモートからアクセスできるようにする
MongoDB の設定ファイルを編集する
リモートから MongoDB にアクセスできるように設定ファイルを変更する
sudo vi /etc/mongod.conf
bindIp の値を mongodb の EC2 インスタンスの Private IP アドレスに変更する
変更前
# network interfaces
net:
port: 27017
bindIp: 127.0.0.1 # Enter 0.0.0.0,:: to bind to all IPv4 and IPv6 addresses or, alternatively, use the net.bindIpAll setting.
変更後
# network interfaces
net:
port: 27017
bindIp: mongodb EC2 インスタンスの Private IP
MongoDB を再起動する
sudo systemctl restart mongod
以下のコマンドを実行して MongoDB に接続できることを確認する
mongosh --host mongodb EC2 インスタンスの Private IP アドレス
以下のように MongoDB shell が起動すればOK
mongosh --host 10.0.30.46
Current Mongosh Log ID: 64a532a9a3cb3b62677c402e
Connecting to: mongodb://10.0.30.46:27017/?directConnection=trueappName=mongosh+1.10.1
Using MongoDB: 6.0.7
Using Mongosh: 1.10.1
For mongosh info see: https://docs.mongodb.com/mongodb-shell/
------
The server generated these startup warnings when booting
2023-07-05T09:04:13.226+00:00: Access control is not enabled for the database. Read and write access to data and configuration is unrestricted
2023-07-05T09:04:13.226+00:00: vm.max_map_count is too low
------
test>
MongoDB shell を抜ける
quit
Application サーバを構築する
CloudShell から application サーバの EC2 インスタンスに SSH で接続する
必要なパッケージをインストールする
nodejs をインストールする
以下のコマンドを実行して nodejs 関連のパッケージをインストールする
- リポジトリを設定
curl -fsSL https://deb.nodesource.com/setup_18.x -o nodesource_setup.sh
sudo bash nodesource_setup.sh
- nodejs をインストール
sudo apt-get install nodejs
- yarn をインストール
sudo npm install -g yarn
- インストール結果を確認
以下のように表示されればOK
node -v
v18.19.0
yarn -v
1.22.21
build-essentialをインストール
sudo apt install build-essential
turboをインストール
sudo yarn global add turbo
growi をセットアップする
- インストール先ディレクトリを作成
sudo mkdir /opt
- インストール先ディレクトリのオーナーを変更
sudo chown ubuntu /opt
- インストール先ディレクトリに移動
cd /opt
- growi を github から取得
git clone https://github.com/weseek/growi.git
- 使用する growi のバージョンを指定
cd growi
git checkout -b v6.1.0 refs/tags/v6.1.0
- 必要なパッケージをインストール
sudo yarn
growi の起動設定をセットアップ
以下のコマンドを実行して、growi の定義ファイルを application サーバ上の growi-start.sh に保管する
curl -sL https://raw.githubusercontent.com/cupperservice/aws-hands-on/main/docs/hands-on/04.%E3%82%BB%E3%82%AD%E3%83%A5%E3%82%A2%E3%81%AA%E3%83%8D%E3%83%83%E3%83%88%E3%83%AF%E3%83%BC%E3%82%AF%E3%81%AE%E6%A7%8B%E7%AF%89/conf/growi/growi-start.sh -o growi-start.sh
growi-start.sh を編集
<mongodb> の部分を mongodb サーバの Private IP アドレスに変更する
- 変更前
MONGO_URI="mongodb://<mongodb>:27017/growi" \
- 変更後
MONGO_URI="mongodb://10.0.30.210:27017/growi" \
権限を変更する
sudo chmod +x /opt/growi/growi-start.sh
以下のコマンドを実行して、growi を起動するためのユニットファイルを application サーバ上の /etc/systemd/system/growi.service に保管する
sudo curl -sL https://raw.githubusercontent.com/cupperservice/aws-hands-on/main/docs/hands-on/04.%E3%82%BB%E3%82%AD%E3%83%A5%E3%82%A2%E3%81%AA%E3%83%8D%E3%83%83%E3%83%88%E3%83%AF%E3%83%BC%E3%82%AF%E3%81%AE%E6%A7%8B%E7%AF%89/conf/growi/growi.service -o /etc/systemd/system/growi.service
定義を systemd に認識させる
sudo systemctl daemon-reload
growi を起動
sudo systemctl start growi
起動結果を確認
sudo journalctl -f -u growi
以下のように表示されればOK
Jul 08 00:03:51 ip-10-0-30-92 npm[2806]: > growi@4.5.8 start /opt/growi
Jul 08 00:03:51 ip-10-0-30-92 npm[2806]: > yarn app:server
Jul 08 00:03:51 ip-10-0-30-92 npm[3684]: yarn run v1.22.19
Jul 08 00:03:51 ip-10-0-30-92 npm[3684]: $ yarn lerna run server --scope@growi/app
Jul 08 00:03:51 ip-10-0-30-92 npm[3696]: $ /opt/growi/node_modules/.binlerna run server --scope @growi/app
Jul 08 00:03:52 ip-10-0-30-92 npm[3708]: lerna notice cli v4.0.0
Jul 08 00:03:52 ip-10-0-30-92 npm[3708]: lerna notice filter including"@growi/app"
Jul 08 00:03:52 ip-10-0-30-92 npm[3708]: lerna info filter [ '@growi/app' ]
Jul 08 00:03:52 ip-10-0-30-92 npm[3708]: lerna info Executing command in 1package: "yarn run server"
growi の自動起動を設定
sudo systemctl enable growi
Web サーバを構築する
Nginx をインストールする
web サーバに CloudShell から SSH で接続する
nginx をインストールする
sudo dnf install nginx -y
nginx を起動する
sudo systemctl start nginx
nginx の自動起動を有効にする
sudo systemctl enable nginx

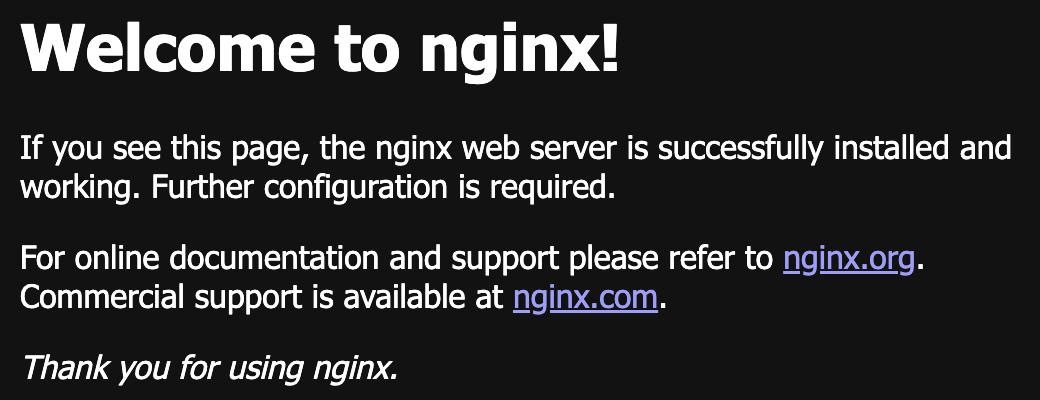

Web ブラウザから web サーバの Public IP アドレスにアクセスして nginx が動作していることを確認する
以下のように表示されればOK
リバースプロキシの設定
以下のコマンドを実行して、リバースプロキシ用の定義ファイル を web サーバ上の /etc/nginx/conf.d/growi.conf に保管する
sudo curl -sL https://raw.githubusercontent.com/cupperservice/aws-hands-on/main/docs/hands-on/04.%E3%82%BB%E3%82%AD%E3%83%A5%E3%82%A2%E3%81%AA%E3%83%8D%E3%83%83%E3%83%88%E3%83%AF%E3%83%BC%E3%82%AF%E3%81%AE%E6%A7%8B%E7%AF%89/conf/nginx/growi.conf -o /etc/nginx/conf.d/growi.conf
リバースプロキシの定義ファイルを編集
vi で編集する例
sudo vi /etc/nginx/conf.d/growi.conf
<application>の部分を Application サーバの Private IPv4 address に変更する
- 編集前
upstream growi {
server <application>:3000;
}
- 編集後の例
upstream growi {
server 10.0.10.200:3000;
}
server_nameを探して、<server> を Web サーバの Public IPv4 address に変更する
- 編集前
server {
listen 80;
server_name <server>;
- 編集後の例
server {
listen 80;
server_name 54.175.66.232;
以下のコマンドを実行して Nginx を再起動する
sudo systemctl restart nginx

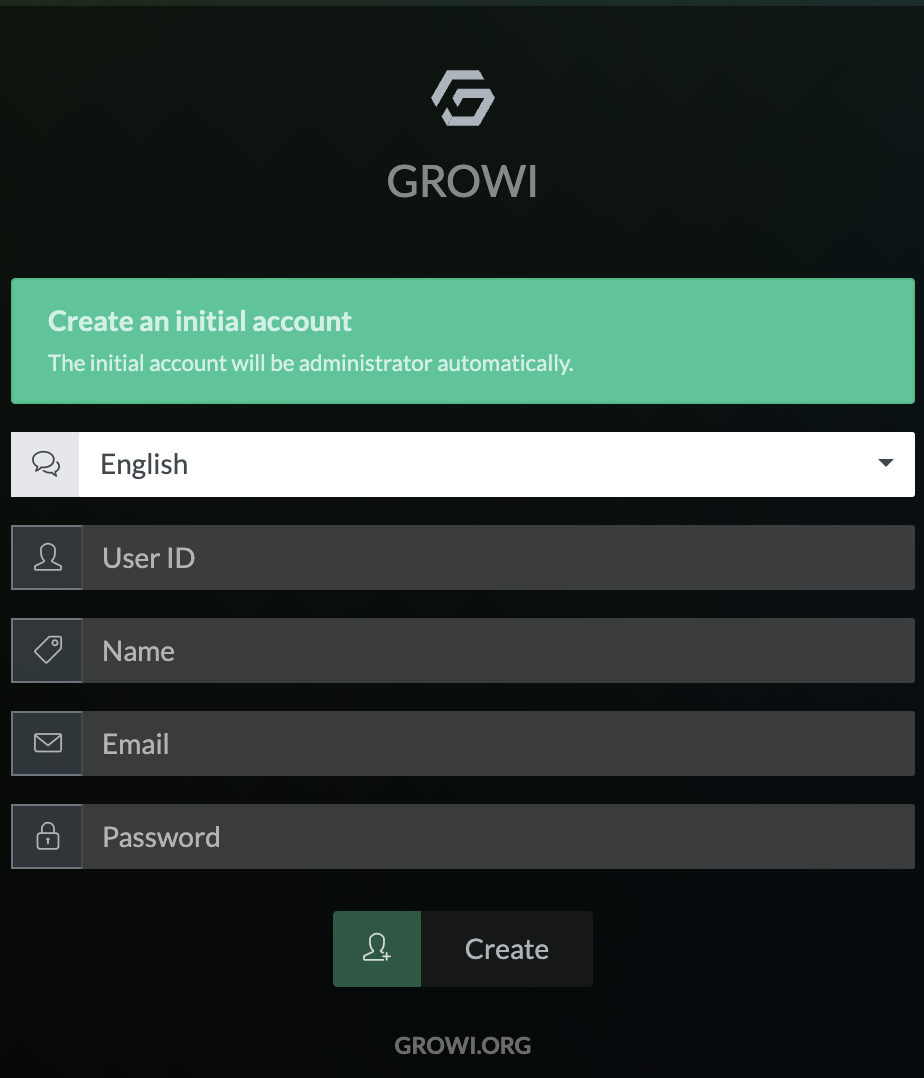

Growi が動作することを確認
Web ブラウザから web サーバの Public IP アドレスにアクセスして以下のように表示されればOK
